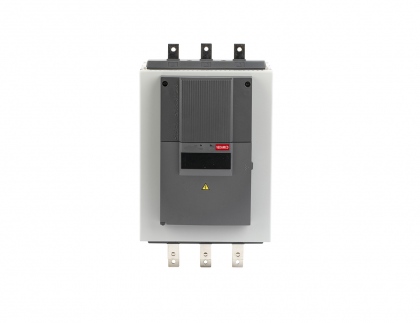

    Универсальное и компактное устройство плавного пуска VEDA MCD2

    Универсальное и компактное устройство плавного пуска VEDA MCD2


    • Диапазон мощностей двигателя от 7,5 до 450 кВт
    • Для работы трехфазными двигателями с питанием 3х380В
    • Дополнительные аналоговые выходы
    • Напряжение управления 220В
    • Встраиваемый интерфейс RS-485












    Серия MCD2

    Серия MCD2 – универсальное устройство плавного пуска для двигателей мощностью от 7,5 до 450 кВт. Работает с трехфазными двигателями напряжением питания 3х380В, имеет напряжение управления 220В. Для работы в промышленных сетях УПП MCD2 имеет встраиваемый интерфейс RS-485 (Modbus RTU), дополнительные аналоговые выходы, удобный пульт оператора с кнопками.

    Данная серия обеспечивает плавный пуск и останов электродвигателя, имеет расширенные защитные функции. MCD2 включает в себя четыре программируемых цифровых входа, 3 релейных выхода, 1 аналоговый вход (термистор). Доступны основные функции пуска и останова: пуск с начальным током/напряжением, пуск с линейным увеличением напряжения, плавный останов с регулированием напряжения, торможение выбегом. Устройство имеет расширенные функции: форсированный пуск, кривые разгона для насоса.

    Документация

    Каталог VEDA MCD

    Каталог VEDA MCD

    Чертежи VEDA MCD2

    Чертежи VEDA MCD2

    Инструкция по эксплуатации MCD2

    Инструкция по эксплуатации MCD2

    Устройства плавного пуска MCD2 для ТРЁХФАЗНЫХ двигателей 3*380В

    При заказе необходимо уточнить: управляющее напряжение (100-240В/ 24В), кнопка пуска (да/нет)

    Технические характеристики:
    плавный руск
    расширенные функции защиты двигателя
    функции защиты системы
    встроенный байпас
    0 … +50С
    кривые разгона насоса
    увеличенное количество входов выходов
    IP20

    Название Цена Количество
    MCD20016 VM-20-P7K5-0018-T4 3*400В 7,5кВт 18А 402
    MCD20018 VM-20-P15K-0030-T4 3*400В 15кВт 30А 409
    MCD20020 VM-20-P22K-0045-T4 3*400В 22кВт 45А 428
    MCD20021 VM-20-P30K-0060-T4 3*400В 30кВт 60А 484
    MCD20022 VM-20-P37K-0075-T4 3*400В 37кВт 75А 513
    MCD20023 VM-20-P45K-0090-T4 3*400В 45кВт 90А 636
    MCD20024 VM-20-P55K-0110-T4 3*400В 55кВт 110А 707
    MCD20025 VM-20-P75K-0145-T4 3*400В 75кВт 145А 1079
    MCD20026 VM-20-P90K-0175-T4 3*400В 90кВт 175А 1477
    MCD20027 VM-20-P110-0210-T4 3*400В 110кВт 210А 1544
    MCD20028 VM-20-P132-0250-T4 3*400В 132кВт 250А 1715
    MCD20029 VM-20-P160-0300-T4 3*400В 160кВт 300А 1804
    MCD20030 VM-20-P200-0370-T4 3*400В 200кВт 370А 2139
    MCD20031 VM-20-P250-0470-T4 3*400В 250кВт 470А 2723
    MCD20032 VM-20-P315-0570-T4 3*400В 315кВт 570А 2898
    MCD20033 VM-20-P400-0720-T4 3*400В 400кВт 720А 3995
    MCD20034 VM-20-P450-0840-T4 3*400В 450кВт 840А 5256

    Опции для MCD2

    Название Цена Количество
    +ModBus (RS-485) 112
