    • VF-51 MICRO DRIVE

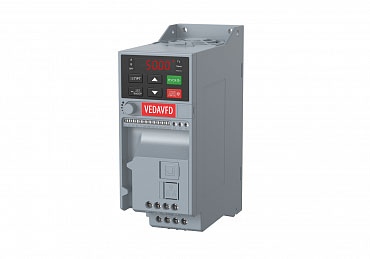

    Серия VF-51 (замена FC-51 Micro Drive)

    Серия VF-51 (замена FC-51 Micro Drive)


    Это универсальный преобразователь частоты для управления насосами и вентиляторами и для решения задач общей автоматизации.

    Привод предназначен для работы в сетях питания 1×220 В и 3×380 В и мощностью от 0,4 до 22 кВт.

    Привод имеет встроенный сетевой интерфейс RS-485.

    Имея «книжную» конструкцию, приводы данной серии позволяют монтировать их «стенка к стенке» без снижения номинальных характеристик.

    Преобразователи частоты VF-51 позволяют работать с длинами моторного кабеля до 100 м без снижения номинальных характеристик.

    В результате разделения системы охлаждения исключено прохождение потока воздуха через электронные компоненты, что повышает срок службы самого преобразователя частоты. Эффективная система охлаждения позволяет работать при температуре окружающей среды до +50 °С.

    Документация и софт

    Каталог VEDADRIVE DANFOSS VEDA VFD

    Каталог VEDADRIVE DANFOSS VEDA VFD

    VEDA MC VF-51 инструкция по вводу в эксплуатацию

    VEDA MC VF-51 инструкция по вводу в эксплуатацию

    VEDAVFD Руководство по эксплуатации (VF-51) официальная вер. 1.1

    VEDAVFD Руководство по эксплуатации (VF-51) официальная вер. 1.1

    Краткая инструкция VF-51

    Краткая инструкция VF-51

    Листовка VF-51

    Листовка VF-51

    Схема подключений VF-51

    Схема подключений VF-51

    ПО для настройки ПЧ VEDA CST

    ПО для настройки ПЧ VEDA CST

    Клеммы управления VF-51

    Клеммы управления VF-51

    3D модели VF-51

    3D модели VF-51

    Чертежи VF-51

    Чертежи VF-51

    VF-51 MICRO DRIVE

    Цена, евро без НДС и скидок

    * 1-фазные ПЧ: 150% 20сек, 180% 0.5сек.
    * 3-фазные ПЧ: 150% 60сек, 180% 5сек, 200% 0.5сек.

    Цифровая панель оператора с потенциометром встроена
    Исполнение корпуса IP20 (для монтажа в шкаф)
    баз. длина моторного кабеля до 100м.
    базовый ЭМС без фильтра
    тормозной ключ для подключения резистора встроен
    рабочая температура до +40С (+60 с пониж.)
    1 ан.вход, 4 циф.вх, 1 ан вых, 1 циф.вых, 1 реле
    RS485 ModBus RTU

    Асинхронный/синхронный двигатель
    векторное управление
    S-образные кривые разгона
    Спящий режим
    Поддержка теплового реле, ЭТР
    2 ПИД регулятора
    Подхват на лету

    нет опций расширения (входов, Profibus и др.)

    Название Цена Количество
    ABA00002 VF-51-PK75-0004-S2-E20-B-H 220В 0,75кВт 4А 152
    ABA00003 VF-51-P1K5-0007-S2-E20-B-H 220В 1,5кВт 7А 180
    ABA00004 VF-51-P2K2-0010-S2-E20-B-H 220В 2,2кВт 10А 220
    ABA00005 VF-51-PK75-0003-T4-E20-B-H 380В 0,75кВт 3А 194
    ABA00006 VF-51-P1K5-0004-T4-E20-B-H 380В 1,5кВт 4А 240
    ABA00007 VF-51-P2K2-0005-T4-E20-B-H 380В 2,2кВт 5А 293
    ABA00008 VF-51-P4K0-0009-T4-E20-B-H 380В 4кВт 9,5А 334
    ABA00009 VF-51-P5K5-0013-T4-E20-B-H 380В 5,5кВт 13А 420
    ABA00010 VF-51-P7K5-0016-T4-E20-B-H 380В 7,5кВт 16А 477
    ABA00011 VF-51-P11K-0025-T4-E20-B-H 380В 11кВт 25А 687
    ABA00012 VF-51-P15K-0032-T4-E20-B-H 380В 15кВт 32А 793
    ABA00013 VF-51-P18K-0038-T4-E20-B-H 380В 18,5кВт 38А 981
    ABA00014 VF-51-P22K-0045-T4-E20-B-H 380В 22кВт 45А 1152
