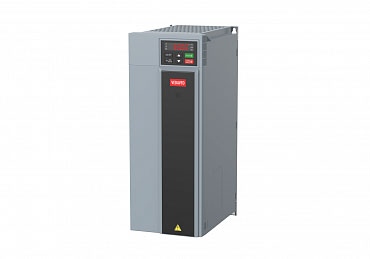

    Серия VF-101 (замена FC-101 Hvac Basic Drive)

    Серия VF-101 (замена FC-101 Hvac Basic Drive)

    Преобразователи частоты для систем отопления, вентиляции и кондиционирования, а также для насосов, общепромышленных применений, в том числе с тяжелыми пусками.

    Привод предназначен для работы в сетях питания 1×220 В и 3×380 В и мощностью от 0,75 до 1120 кВт.

    Привод имеет встроенный сетевой интерфейс RS-485.

    Частотный преобразователь VF-101 может управлять асинхронными и синхронными двигателями.

    Привод имеет модульную конструкцию и его функциональность может быть расширена за счет специальных дополнительных плат.

    Для удобства обслуживания устройство имеет съемные вентиляторы охлаждения.

    Для данной серии доступна автоматическая адаптация к двигателю (с вращением двигателя и без), которая позволяет более точно определить параметры двигателя.

    Документация и софт

    Каталог VEDADRIVE DANFOSS VEDA VFD

    Каталог VEDADRIVE DANFOSS VEDA VFD

    Краткая инструкция по эксплуатации VF-101

    Краткая инструкция по эксплуатации VF-101

    Листовка VF-101

    Листовка VF-101

    VEDAVFD Руководство по эксплуатации (VF-101) официальная вер 1.0

    VEDAVFD Руководство по эксплуатации (VF-101) официальная вер 1.0

    Руководство по эксплуатации карты Profibus для VF-101

    Руководство по эксплуатации карты Profibus для VF-101

    Файл конфигурации Profibus для VEDA VFD

    Файл конфигурации Profibus для VEDA VFD

    Руководство по эксплуатации карты Profinet для VF-101

    Руководство по эксплуатации карты Profinet для VF-101

    Файл конфигурации Profinet VEDA VFD для S-300 и S-400

    Файл конфигурации Profinet VEDA VFD для S-300 и S-400

    Файл конфигурации Profinet VEDA VFD для S-1200 и S-1500

    Файл конфигурации Profinet VEDA VFD для S-1200 и S-1500

    Файл конфигурации CAN для VF-101

    Файл конфигурации CAN для VF-101

    ПО для настройки ПЧ VEDA CST

    ПО для настройки ПЧ VEDA CST

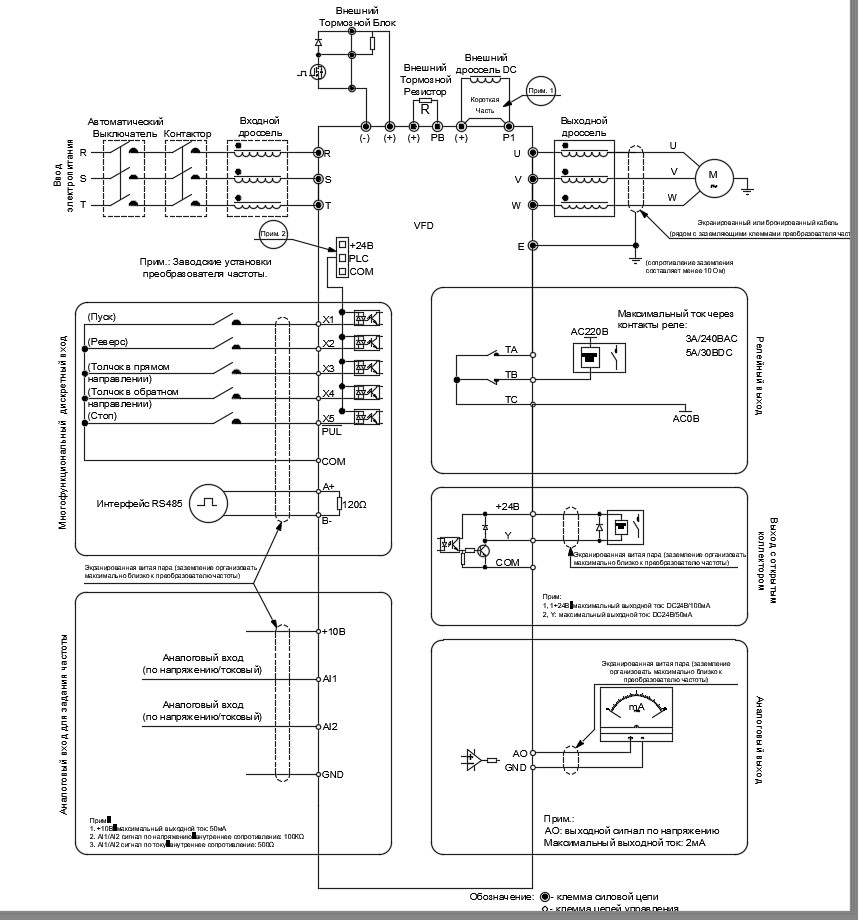

    Схема подключений VF-101

    Схема подключений VF-101

    Клеммы управления VF-101

    Клеммы управления VF-101

    3D модели VF-101

    3D модели VF-101

    Чертежи VF-101

    Чертежи VF-101

    VF-101 BASIC DRIVE c нормальной перегрузкой, 3х380В

    Цена, евро без НДС и скидок


    • Перегрузка: 120% 60сек, 140% 10сек, 150% 0.5сек.
    • Цифровая панель оператора с потенциометром встроена
    • Исполнение корпуса IP20 (для монтажа в шкаф) баз. длина моторного кабеля до 100м.
    •  базовый ЭМС без фильтра
    •  рабочая температура до +50С (+60 с пониж.) 2 ан.вход, 5 циф.вх, 1 ан вых, 1 циф.вых, 1 реле
    •  RS485 ModBus RTU
    • Асинхронный/синхронный двигатель
    • векторное управление
    • S-образные кривые разгона
    • Спящий режим Поддержка теплового реле, ЭТР 2 ПИД регулятора
    • Подхват на лету
    Опции расширений см на вкладке опции VF-101 (опции входов/выходов, энкодерная Profibus и др.)

    Название Цена Количество
    ABC00023 VF-101-PK75-0003-A-T4-E20-B-H 380В 0,75кВт 3А 266
    ABC00024 VF-101-P1K5-0004-A-T4-E20-B-H 380В 1,5кВт 4А 321
    ABC00025 VF-101-P2K2-0006-A-T4-E20-B-H 380В 2,2кВт 6А 366
    ABC00027 VF-101-P5K5-0013-A-T4-E20-B-H 380В 5,5кВт 13А 506
    ABC00028 VF-101-P7K5-0017-A-T4-E20-B-H 380В 7,5кВт 17А 570
    ABC00029 VF-101-P11K-0025-A-T4-E20-B-H 380В 11кВт 25А 732
    ABC00030 VF-101-P15K-0032-A-T4-E20-B-H 380В 15кВт 32А 839
    ABC00031 VF-101-P18K-0038-A-T4-E20-B-H 380В 18кВт 38А 1059
    ABC00032 VF-101-P22K-0045-A-T4-E20-B-H 380В 22кВт 45А 1243
    ABC00033 VF-101-P30K-0060-A-T4-E20-B-H 380В 30кВт 60А 1463
    ABC00034 VF-101-P37K-0075-A-T4-E20-N-H 380В 37кВт 75А 1801
    ABC00035 VF-101-P45K-0090-A-T4-E20-N-H 380В 45кВт 90А 2212
    ABC00036 VF-101-P55K-0110-A-T4-E20-N-H 380В 55кВт 110А 2659
    ABC00037 VF-101-P75K-0150-A-T4-E20-N-H 380В 75кВт 150А 3026
    ABC00038 VF-101-P90K-0180-A-T4-E20-N-H 380В 90кВт 180А 3568
    ABC00039 VF-101-P110-0210-A-T4-E20-N-H 380В 110кВт 210А 4702
    ABC00040 VF-101-P132-0250-A-T4-E20-N-H 380В 132кВт 250А 5678
    ABC00041 VF-101-P160-0310-A-T4-E20-N-H-D 380В 160кВт 310А 6931
    ABC00042 VF-101-P185-0340-A-T4-E20-N-H-D 380В 185кВт 340А 7533
    ABC00043 VF-101-P200-0380-A-T4-E20-N-H-D 380В 200кВт 380А 8276
    ABC00044 VF-101-P220-0415-A-T4-E20-N-H-D 380В 220кВт 415А 9442
    ABC00045 VF-101-P250-0470-A-T4-E20-N-H-D 380В 250кВт 470А 10608
    ABC00046 VF-101-P280-0520-A-T4-E20-N-H-D 380В 280кВт 520А 11727
    ABC00047 VF-101-P315-0600-A-T4-E20-N-H-D 380В 315кВт 600А 12806
    ABC00048 VF-101-P355-0680-A-T4-E20-N-H-D 380В 355кВт 680А 15061
    ABC00049 VF-101-P400-0750-A-T4-E20-N-H-D 380В 400кВт 750А 17033
    ABC00050 VF-101-P450-0810-A-T4-E20-N-H-D 380В 450кВт 810А 21396
    ABC00051 VF-101-P500-0870-A-T4-E20-N-H-D 380В 500кВт 870А 29579
    ABC00052 VF-101-P560-0950-A-T4-E20-N-H-D 380В 560кВт 950А 33202
    ABC00053 VF-101-P630-1200-A-T4-E20-N-H-D 380В 630кВт 1200А 39828
    ABC00054 VF-101-P710-1340-A-T4-E20-N-H-D 380В 710кВт 1340А 48588
    ABC00055 VF-101-P800-1500-A-T4-E20-N-H-D 380В 800кВт 1500А 55454
    ABC00056 VF-101-P900-1620-A-T4-E20-N-H-D 380В 900кВт 1620А 72208
    ABC00057 VF-101-P1M0-1720-A-T4-E20-N-H-D 380В 1000кВт 1720А 76358
    ABC00058 VF-101-P1M1-1980-A-T4-E20-N-H-D 380В 1120кВт 1980А 79899

    VF-101 Basic Drive c нормальной перегрузкой и встроенным дросселем, 3х380В

    Цена, евро без НДС и скидок

    Название Цена Количество
    ABC00066 VF-101-P55K-0110-A-T4-E20-N-H-D 380В 55кВт 110А 3326
    ABC00067 VF-101-P75K-0150-A-T4-E20-N-H-D 380В 75кВт 150А 3704
    ABC00068 VF-101-P90K-0180-A-T4-E20-N-H-D 380В 90кВт 180А 4546
    ABC00069 VF-101-P110-0210-A-T4-E20-N-H-D 380В 110кВт 210А 5590
    ABC00070 VF-101-P132-0250-A-T4-E20-N-H-D 380В 132кВт 250А 6420
    ABC00041 VF-101-P160-0310-A-T4-E20-N-H-D 380В 160кВт 310А 6931
    ABC00042 VF-101-P185-0340-A-T4-E20-N-H-D 380В 185кВт 340А 7533
    ABC00043 VF-101-P200-0380-A-T4-E20-N-H-D 380В 200кВт 380А 8276
    ABC00044 VF-101-P220-0415-A-T4-E20-N-H-D 380В 220кВт 415А 9442
    ABC00045 VF-101-P250-0470-A-T4-E20-N-H-D 380В 250кВт 470А 10608
    ABC00046 VF-101-P280-0520-A-T4-E20-N-H-D 380В 280кВт 520А 11727
    ABC00047 VF-101-P315-0600-A-T4-E20-N-H-D 380В 315кВт 600А 12806
    ABC00048 VF-101-P355-0680-A-T4-E20-N-H-D 380В 355кВт 680А 15061
    ABC00049 VF-101-P400-0750-A-T4-E20-N-H-D 380В 400кВт 750А 17033
    ABC00050 VF-101-P450-0810-A-T4-E20-N-H-D 380В 450кВт 810А 21396
    ABC00051 VF-101-P500-0870-A-T4-E20-N-H-D 380В 500кВт 870А 29579
    ABC00052 VF-101-P560-0950-A-T4-E20-N-H-D 380В 560кВт 950А 33202
    ABC00053 VF-101-P630-1200-A-T4-E20-N-H-D 380В 630кВт 1200А 39828
    ABC00054 VF-101-P710-1340-A-T4-E20-N-H-D 380В 710кВт 1340А 48588
    ABC00055 VF-101-P800-1500-A-T4-E20-N-H-D 380В 800кВт 1500А 55454
    ABC00056 VF-101-P900-1620-A-T4-E20-N-H-D 380В 900кВт 1620А 72208
    ABC00057 VF-101-P1M0-1720-A-T4-E20-N-H-D 380В 1000кВт 1720А 76358
    ABC00058 VF-101-P1M1-1980-A-T4-E20-N-H-D 380В 1120кВт 1980А 79899

    VF-101 Basic Drive c нормальной перегрузкой и встроенным тормозным транзистором, 3х380В

    Цена, евро без НДС и скидок

    Название Цена Количество
    ABC00023 VF-101-PK75-0003-A-T4-E20-B-H 380В 0,75кВт 3А 266
    ABC00024 VF-101-P1K5-0004-A-T4-E20-B-H 380В 1,5кВт 4А 321
    ABC00025 VF-101-P2K2-0006-A-T4-E20-B-H 380В 2,2кВт 6А 366
    ABC00027 VF-101-P5K5-0013-A-T4-E20-B-H 380В 5,5кВт 13А 506
    ABC00028 VF-101-P7K5-0017-A-T4-E20-B-H 380В 7,5кВт 17А 570
    ABC00029 VF-101-P11K-0025-A-T4-E20-B-H 380В 11кВт 25А 732
    ABC00030 VF-101-P15K-0032-A-T4-E20-B-H 380В 15кВт 32А 839
    ABC00031 VF-101-P18K-0038-A-T4-E20-B-H 380В 18кВт 38А 1059
    ABC00032 VF-101-P22K-0045-A-T4-E20-B-H 380В 22кВт 45А 1243
    ABC00033 VF-101-P30K-0060-A-T4-E20-B-H 380В 30кВт 60А 1463
    ABC00060 VF-101-P37K-0075-A-T4-E20-B-H 380В 37кВт 75А 2036
    ABC00061 VF-101-P45K-0090-A-T4-E20-B-H 380В 45кВт 90А 2542
    ABC00062 VF-101-P55K-0110-A-T4-E20-B-H 380В 55кВт 110А 3152
    ABC00063 VF-101-P75K-0150-A-T4-E20-B-H 380В 75кВт 150А 3496
    ABC00064 VF-101-P90K-0180-A-T4-E20-B-H 380В 90кВт 180А 4152
