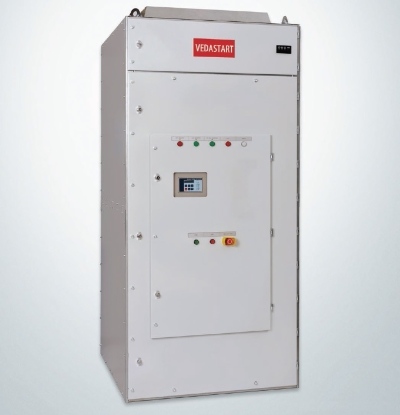

Высоковольтные устройства плавного пуска VEDASTART
Регулирование напряжения осуществляется управляемыми тиристорами. УПП VEDASTART не могут управлять асинхронными двигателями с фазным ротором. Конструктивно VEDASTART представляет собой шкаф основной ячейки УПП в базовой комплектации, а также систему дополнительных шкафов для входной и выходной ячеек и шкафа контроллера опционально.
Шкаф основной ячейки УПП состоит из 3‑х отсеков: низковольтного, высоковольтного и отсека вспомогательных сигналов. Высоковольтный отсек состоит из цифрового устройства плавного пуска, линейного и шунтирующего вакуумного контактора. Отсек низкого напряжения содержит коммутационную и сигнальную арматуру. Отсек вспомогательных сигналов предназначен для размещения сигналов управления по требованиям заказчика и интерфейсов связи.
Основные характеристики
• Номинальная мощность: 950 – 20300 кВт
• Номинальное напряжение: 3 кВ, 3,3 кВ, 6 кВ, 6,6 кВ, 10 кВ, 11 кВ (+10 %, –15 %)
• Протоколы связи: ModBus RTU, ProfiBus DP
• Рабочая температура: -10 … +50 °С
• Системы охлаждения - Естественное или принудительное воздушное охлаждение
• Степень защиты: IP31, IP42, IP54
Применение:
Идеально подходит для плавного пуска электродвигателей насосов, вентиляторов, компрессоров, мешалок, конвейеров, центрифуг, дробилок и пил мощностью до 1200 кВт с номинальным током до 1700 А.
Устройства плавного пуска VEDASTART имеют ряд встроенных защит двигателя:
- Пониженный ток
- Пониженное напряжение
- Дисбаланс токов
- Короткое замыкание на землю
- Перенапряжение
- Перегрузка
- Максимально-токовая
- Отключение при поданном высоком напряжения, но отсутствии сигнала пуска
- Запрет работы при разомкнутом шунтирующем контакторе
- Запрет работы при превышении количества пусков в течение заданного интервала времени
- Потеря фазы
- Неверное чередование фаз
- Перегрев радиатора тиристоров
- Пробой тиристора
- Превышение времени пуска
- Останов по внешней аварийной команде
Преимущества:
- Уменьшение падения напряжения и провалов в сети
- Исключения механических ударов оборудования и уменьшение его износа
- Снижение пускового тока
- Плавный пуск и плавный останов двигателя
- Специальные настройки для запуска от дизель-генератора
- Легко настраиваемый и удобный в эксплуатации, базовый интерфейс и интерфейс с возможностью осциллографирования (регистрации данных)
- Режим для низковольтного теста – полный тест УПП с низковольтным двигателем малой мощности
- Токовое ограничение
- Специальная характеристика для запуска насосов – предотвращает избыточное давление в системе в процессе пуска и исключает удар обратного хода воды в процессе останова
- Выбор оптимальной кривой пуска в зависимости от типа нагрузки
- Дублирование настроек – стартовые/остановочные характеристики для разных режимов нагрузки или двух скоростных двигателей
- Тест на изоляцию двигателя (опция)
